1C006

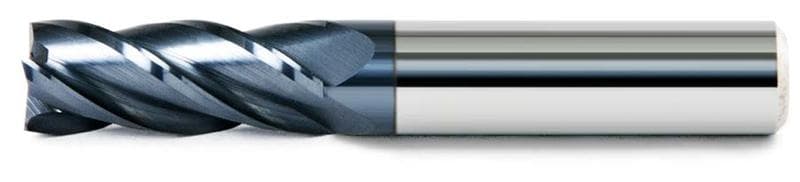

Цельная твердосплавная концевая фреза, 4 зуба, со средней режущей частью.
Основное применение
- p Углеродистая и легированная сталь
- k Чугун
- m Нержавеющая сталь
Возможное применение
- n1 Сплавы на основе алюминия
- s Суперсплавы и титан (жаропрочные сплавы)
Покрытие
TiAlN
Тип хвостовика
цилиндрический
Форма торца
торец без фаски, наостро; торец с фаской chх45˚
Зубья
- 4 зуба, постоянный шаг, с перекрытием центра
Угол подъема спиральной канавки
35°
Единицы измерения — мм
| Обозначение | D1 | D2 | Fх45° | L1 | ap | Z | Форма |
|---|---|---|---|---|---|---|---|
| 1C006D020 | 2 | 4 | - | 50 | 5 | 4 | A |
| 1C006D030 | 3 | 6 | - / 0,1 | 50 | 8 | 4 | A |
| 1C006D030H3 | 3 | 3 | - | 50 | 8 | 4 | B |
| 1C006D040 | 4 | 6 | - / 0,1 | 50 | 10 | 4 | A |
| 1C006D040H4 | 4 | 4 | - | 50 | 10 | 4 | B |
| 1C006D050 | 5 | 6 | - / 0,1 | 50 | 12 | 4 | A |
| 1C006D050H5 | 5 | 5 | - | 50 | 12 | 4 | B |
| 1C006D060 | 6 | 6 | - / 0,15 | 60 | 14 | 4 | B |
| 1C006D070 | 7 | 7 | - / 0,15 | 63 | 20 | 4 | B |
| 1C006D080 | 8 | 8 | - / 0,2 | 63 | 20 | 4 | B |
| 1C006D090 | 9 | 9 | - / 0,2 | 72 | 23 | 4 | B |
| 1C006D100 | 10 | 10 | - / 0,2 | 72 | 23 | 4 | B |
| 1C006D120 | 12 | 12 | - / 0,2 | 73 | 26 | 4 | B |
| 1C006D140 | 14 | 14 | - / 0,25 | 83 | 30 | 4 | B |
| 1C006D160 | 16 | 16 | - / 0,3 | 92 | 35 | 4 | B |
| 1C006D180 | 18 | 18 | / 0,35 | 100 | 40 | 4 | B |
| 1C006D200 | 20 | 20 | / 0,35 | 104 | 45 | 4 | B |
