1C101

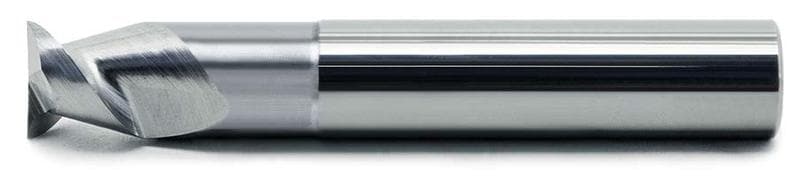

Цельная твердосплавная концевая фреза, 2 зуба, со средней и удлиненной режущей частью. С усиленной режущей кромкой.
1c101

Основное применение

  • n1 Сплавы на основе алюминия

Возможное применение

  • n3 Сплавы на основе меди

Покрытие

PurePolish (полировка)

Тип хвостовика

цилиндрический

Форма торца

торец без фаски, наостро; торец с фаской chх45˚

Зубья

  • 2 зуба, постоянный шаг, с перекрытием центра

Угол подъема спиральной канавки

55°

Единицы измерения — мм

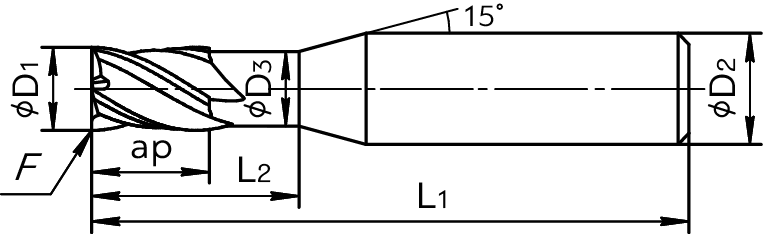

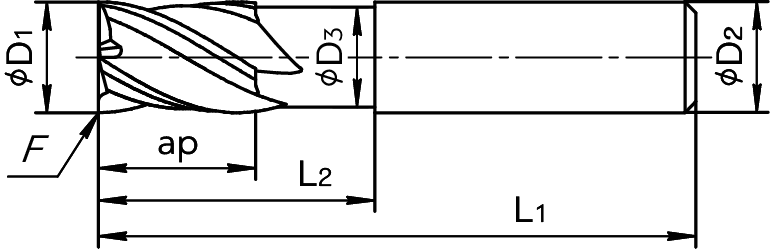

ОбозначениеD1D2D3Fх45°L1L2apZФорма
1C101D02024--50-62A
1C101D020X6024--60-62A
1C101D020X60A6N15H6261,9-601562C
1C101D0252,54--50-82A
1C101D025X602,54--60-82A
1C101D025X60A8N20H62,562,4-602082C
1C101D03033-- / 0,150-92B
1C101D030X6033-- / 0,160-92B
1C101D030X60A9N20H6362,7- / 0,1602092C
1C101D030X60H636-- / 0,160-92A
1C101D0353,54-- / 0,150-112A
1C101D035X603,54-- / 0,160-112A
1C101D035X60A11N20H63,563,2- / 0,16020112C
1C101D035X60H63,56-- / 0,160-112A
1C101D04044-- / 0,150-122B
1C101D040X6044-- / 0,160-122B
1C101D040X60A12N25H6463,7- / 0,16025122C
1C101D040X60H646-- / 0,160-122A
1C101D05055-- / 0,150-152B
1C101D050X6055-- / 0,160-152B
1C101D050X60A15N25H6564,7- / 0,16025152C
1C101D050X60H656-- / 0,160-152A
1C101D06066-- / 0,1560-182B
1C101D060X60A18N30665,7- / 0,156030182D
1C101D060X68A2166-- / 0,1568-212B
1C101D060X68A21N40665,7- / 0,156840212D
1C101D07077-- / 0,1563-202B
1C101D070X63A20N30776,4- / 0,156330202D
1C101D08088-- / 0,263-202B
1C101D080X63A20N30887,4- / 0,26330202D
1C101D080X75A2488-- / 0,275-242B
1C101D080X75A24N40887,4- / 0,27540242D
1C101D09099-- / 0,272-252B
1C101D090X72A25N40998,4- / 0,27240252D
1C101D1001010-- / 0,272-252B
1C101D100X72A25N4010109,4- / 0,27240252D
1C101D100X81A321010-- / 0,281-322B
1C101D100X81A32N4010109,4- / 0,28140322D
1C101D1201212-- / 0,273-252B
1C101D120X73A25N40121211,4- / 0,27340252D
1C101D120X83A321212-- / 0,283-322B
1C101D120X83A32N50121211,4- / 0,28350322D
1C101D1401414-- / 0,2583-322B
1C101D140X100A32N55141413,4- / 0,2510055322D
1C101D140X100A40N55141413,4- / 0,2510055402D
1C101D140X83A32N45141413,4- / 0,258345322D
1C101D1601616-- / 0,392-322B
1C101D160X108A25N60161615,4- / 0,310860252D
1C101D160X108A40N60161615,4- / 0,310860402D
1C101D160X92A32N50161615,4- / 0,39250322D
1C101D1801818-- / 0,35100-362B
1C101D180X100A36N55181817,2- / 0,3510055362D
1C101D180X110A48N70181817,2- / 0,3511070482D
1C101D2002020-- / 0,35104-402B
1C101D200X104A40N60202019- / 0,3510460402D
1C101D200X126A25N75202019- / 0,3512675252D
1C101D200X126A552020-- / 0,35126-552B
1C101D200X126A55N75202019- / 0,3512675552D
1C101D2502525-- / 0,4125-452B
