1C103

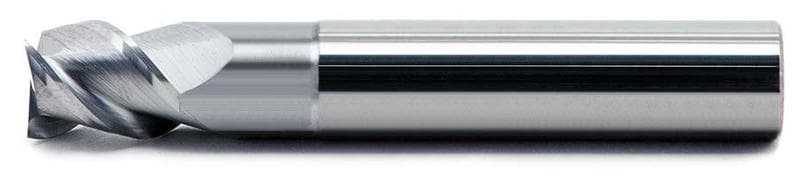

Цельная твердосплавная концевая фреза, 3 зуба, со средней и удлиненной режущей частью. С усиленной режущей кромкой.
Основное применение
- n1 Сплавы на основе алюминия
Возможное применение
- n3 Сплавы на основе меди
Покрытие
PurePolish (полировка)
Тип хвостовика
цилиндрический
Форма торца
торец без фаски, наостро; торец с фаской chх45˚
Зубья
- 3 зуба, постоянный шаг, с перекрытием центра
Угол подъема спиральной канавки
50°
Единицы измерения — мм
| Обозначение | D1 | D2 | D3 | Fх45° | L1 | L2 | ap | Z | Форма |
|---|---|---|---|---|---|---|---|---|---|
| 1C103D020 | 2 | 4 | 0 | 0 | 50 | 0 | 6 | 3 | A |
| 1C103D020X60 | 2 | 4 | 0 | 0 | 60 | 0 | 6 | 3 | A |
| 1C103D020X60A6N15H6 | 2 | 6 | 1,9 | 0 | 60 | 15 | 6 | 3 | C |
| 1C103D030 | 3 | 4 | 0 | - / 0,1 | 50 | 0 | 7 | 3 | A |
| 1C103D030X60 | 3 | 4 | 0 | - / 0,1 | 60 | 0 | 7 | 3 | A |
| 1C103D030X60A7N20H6 | 3 | 6 | 2,7 | - / 0,1 | 60 | 20 | 7 | 3 | C |
| 1C103D030X60H6 | 3 | 6 | 0 | - / 0,1 | 60 | 0 | 7 | 3 | A |
| 1C103D040 | 4 | 6 | 0 | - / 0,1 | 60 | 0 | 9 | 3 | A |
| 1C103D040X60A9N25H6 | 4 | 6 | 3,7 | - / 0,1 | 60 | 25 | 9 | 3 | C |
| 1C103D050 | 5 | 6 | 0 | - / 0,1 | 60 | 0 | 11 | 3 | A |
| 1C103D050X60A11N25H6 | 5 | 6 | 4,7 | - / 0,1 | 60 | 25 | 11 | 3 | C |
| 1C103D060 | 6 | 6 | 0 | - / 0,15 | 60 | 0 | 13 | 3 | B |
| 1C103D060X60A13N30 | 6 | 6 | 5,7 | - / 0,15 | 60 | 30 | 13 | 3 | D |
| 1C103D060X68A21 | 6 | 6 | 0 | - / 0,15 | 68 | 0 | 21 | 3 | B |
| 1C103D060X68A21N40 | 6 | 6 | 5,7 | - / 0,15 | 68 | 40 | 21 | 3 | D |
| 1C103D070 | 7 | 7 | 0 | - / 0,15 | 63 | 0 | 20 | 3 | B |
| 1C103D070X63A20N30 | 7 | 7 | 6,4 | - / 0,15 | 63 | 30 | 20 | 3 | D |
| 1C103D070X75A24 | 7 | 7 | 0 | - / 0,15 | 75 | 0 | 24 | 3 | B |
| 1C103D070X75A24N40 | 7 | 7 | 6,4 | - / 0,15 | 75 | 40 | 24 | 3 | D |
| 1C103D080 | 8 | 8 | 0 | - / 0,2 | 63 | 0 | 20 | 3 | B |
| 1C103D080X63A20N30 | 8 | 8 | 7,4 | - / 0,2 | 63 | 30 | 20 | 3 | D |
| 1C103D080X75A24 | 8 | 8 | 0 | - / 0,2 | 75 | 0 | 24 | 3 | B |
| 1C103D080X75A24N40 | 8 | 8 | 7,4 | - / 0,2 | 75 | 40 | 24 | 3 | D |
| 1C103D090 | 9 | 9 | 0 | - / 0,2 | 72 | 0 | 22 | 3 | B |
| 1C103D090X72A22N40 | 9 | 9 | 8,4 | - / 0,2 | 72 | 40 | 22 | 3 | D |
| 1C103D090X81A32 | 9 | 9 | 0 | - / 0,2 | 81 | 0 | 32 | 3 | B |
| 1C103D090X81A32N40 | 9 | 9 | 8,4 | - / 0,2 | 81 | 40 | 32 | 3 | D |
| 1C103D100 | 10 | 10 | 0 | - / 0,2 | 72 | 0 | 22 | 3 | B |
| 1C103D100X72A22N40 | 10 | 10 | 9,4 | - / 0,2 | 72 | 40 | 22 | 3 | D |
| 1C103D100X81A32 | 10 | 10 | 0 | - / 0,2 | 81 | 0 | 32 | 3 | B |
| 1C103D100X81A32N40 | 10 | 10 | 9,4 | - / 0,2 | 81 | 40 | 32 | 3 | D |
| 1C103D120 | 12 | 12 | 0 | - / 0,2 | 73 | 0 | 26 | 3 | B |
| 1C103D120X73A26N40 | 12 | 12 | 11,4 | - / 0,2 | 73 | 40 | 26 | 3 | D |
| 1C103D120X83A32 | 12 | 12 | 0 | - / 0,2 | 83 | 0 | 32 | 3 | B |
| 1C103D120X83A32N50 | 12 | 12 | 11,4 | - / 0,2 | 83 | 50 | 32 | 3 | D |
| 1C103D140 | 14 | 14 | 0 | - / 0,25 | 83 | 0 | 29 | 3 | B |
| 1C103D140X100A29N55 | 14 | 14 | 13,4 | - / 0,25 | 100 | 55 | 29 | 3 | D |
| 1C103D140X100A40 | 14 | 14 | 0 | - / 0,25 | 100 | 0 | 40 | 3 | B |
| 1C103D140X100A40N55 | 14 | 14 | 13,4 | - / 0,25 | 100 | 55 | 40 | 3 | D |
| 1C103D140X83A29N45 | 14 | 14 | 13,4 | - / 0,25 | 83 | 45 | 29 | 3 | D |
| 1C103D160 | 16 | 16 | 0 | - / 0,3 | 92 | 0 | 32 | 3 | B |
| 1C103D160X108A25N60 | 16 | 16 | 15,4 | - / 0,3 | 108 | 60 | 25 | 3 | D |
| 1C103D160X108A40 | 16 | 16 | 0 | - / 0,3 | 108 | 0 | 40 | 3 | B |
| 1C103D160X108A40N60 | 16 | 16 | 15,4 | - / 0,3 | 108 | 60 | 40 | 3 | D |
| 1C103D160X92A32N50 | 16 | 16 | 15,4 | - / 0,3 | 92 | 50 | 32 | 3 | D |
| 1C103D180 | 18 | 18 | 0 | - / 0,35 | 100 | 0 | 36 | 3 | B |
| 1C103D180X100A36N55 | 18 | 18 | 17,2 | - / 0,35 | 100 | 55 | 36 | 3 | D |
| 1C103D180X110A48 | 18 | 18 | 0 | - / 0,35 | 110 | 0 | 48 | 3 | B |
| 1C103D180X110A48N70 | 18 | 18 | 17,2 | - / 0,35 | 110 | 70 | 48 | 3 | D |
| 1C103D200 | 20 | 20 | 0 | - / 0,35 | 104 | 0 | 40 | 3 | B |
| 1C103D200X104A25N60 | 20 | 20 | 19 | - / 0,35 | 104 | 60 | 25 | 3 | D |
| 1C103D200X104A40N60 | 20 | 20 | 19 | - / 0,35 | 104 | 60 | 40 | 3 | D |
| 1C103D200X126A25N75 | 20 | 20 | 19 | - / 0,35 | 126 | 75 | 25 | 3 | D |
| 1C103D200X126A55 | 20 | 20 | 0 | - / 0,35 | 126 | 0 | 55 | 3 | B |
| 1C103D200X126A55N75 | 20 | 20 | 19 | - / 0,35 | 126 | 75 | 55 | 3 | D |
| 1C103D250 | 25 | 25 | 0 | - / 0,4 | 125 | 0 | 45 | 3 | B |
