1C502
Цельная твердосплавная концевая фреза, 4—6 зубьев, со средней режущей частью.
Основное применение
- h Закаленная сталь
- p Углеродистая и легированная сталь
Покрытие
nACo-G
Тип хвостовика
цилиндрический
Форма торца
торец без фаски, наостро; торец с притуплением
Зубья
- 4 зуба, постоянный шаг, с перекрытием центра
- 6 зубьев, постоянный шаг, с перекрытием центра
Угол подъема спиральной канавки
45°
Единицы измерения — мм

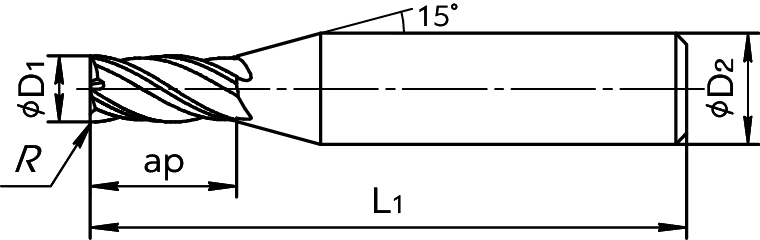

| Обозначение | D1 | D2 | R | L1 | ap | Z | Форма |
|---|---|---|---|---|---|---|---|
| 1C502D020 | 2 | 4 | - | 50 | 5 | 4 | A |
| 1C502D030 | 3 | 6 | - | 50 | 8 | 6 | A |
| 1C502D030R | 3 | 6 | 0.1 | 50 | 8 | 6 | A |
| 1C502D040 | 4 | 6 | - | 50 | 10 | 6 | A |
| 1C502D040R | 4 | 6 | 0.1 | 50 | 10 | 6 | A |
| 1C502D050 | 5 | 6 | - | 50 | 12 | 6 | A |
| 1C502D050R | 5 | 6 | 0.1 | 50 | 12 | 6 | A |
| 1C502D060 | 6 | 6 | - | 60 | 14 | 6 | B |
| 1C502D060R | 6 | 6 | 0.15 | 60 | 14 | 6 | B |
| 1C502D080 | 8 | 8 | - | 63 | 20 | 6 | B |
| 1C502D080R | 8 | 8 | 0.2 | 63 | 20 | 6 | B |
| 1C502D100 | 10 | 10 | - | 72 | 23 | 6 | B |
| 1C502D100R | 10 | 10 | 0.2 | 72 | 23 | 6 | B |
| 1C502D120 | 12 | 12 | - | 73 | 26 | 6 | B |
| 1C502D120R | 12 | 12 | 0.2 | 73 | 26 | 6 | B |
| 1C502D140 | 14 | 14 | - | 83 | 30 | 6 | B |
| 1C502D140R | 14 | 14 | 0.25 | 83 | 30 | 6 | B |
| 1C502D160 | 16 | 16 | - | 92 | 35 | 6 | B |
| 1C502D160R | 16 | 16 | 0.3 | 92 | 35 | 6 | B |
| 1C502D180 | 18 | 18 | - | 100 | 40 | 6 | B |
| 1C502D180R | 18 | 18 | 0.35 | 100 | 40 | 6 | B |
| 1C502D200 | 20 | 20 | - | 104 | 45 | 6 | B |
| 1C502D200R | 20 | 20 | 0.35 | 104 | 45 | 6 | B |
