1R141

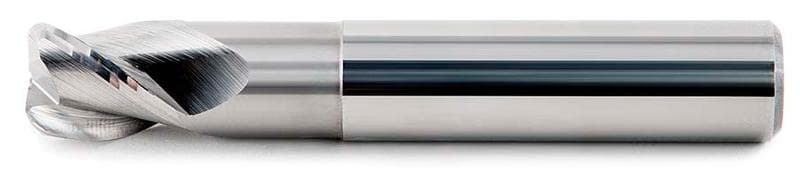

Цельная твердосплавная концевая фреза, 3 зуба, с короткой режущей частью, с заниженной шейкой.

Основное применение

n1 Сплавы на основе алюминия

Возможное применение

n3 Сплавы на основе меди

Покрытие

PurePolish (полировка)

Тип хвостовика

цилиндрический

Форма торца

радиусной торец

Зубья

3 зуба, постоянный шаг, с перекрытием центра

Угол подъема спиральной канавки

37.5°

Единицы измерения — мм

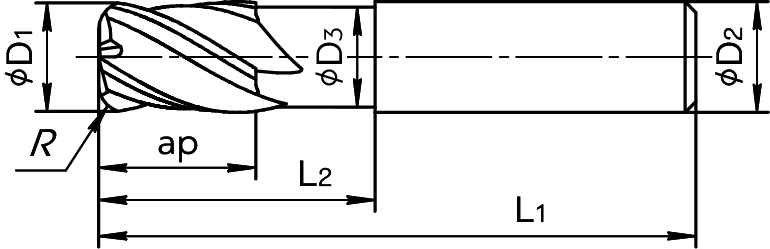

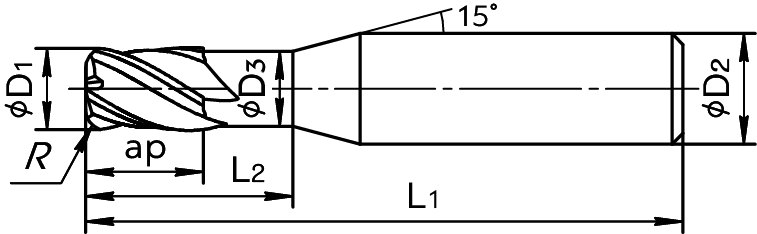

Обозначение	D₁	D₂	D₃	R	L₁	L₂	a_p	Z	Форма
1R141D030RXXXX50H3	3	3	2,7	0,2 / 0,3 / 0,5	50	12	6	3	B
1R141D030RXXXX60H6	3	6	2,7	0,2 / 0,3 / 0,5	60	12	6	3	A
1R141D040RXXXX50H4	4	4	3,7	0,2 / 0,3 / 0,5	50	12	6	3	B
1R141D040RXXXX60H6	4	6	3,7	0,2 / 0,3 / 0,5	60	12	6	3	A
1R141D050RXXXX50H5	5	5	4,7	0,2 / 0,3 / 0,5	50	15	8	3	B
1R141D050RXXXX60H6	5	6	4,7	0,2 / 0,3 / 0,5	60	15	8	3	A
1R141D060RXXXX60	6	6	5,7	0,2 / 0,3 / 0,5 / 1,0 / 1,5 / 1,6 / 2,0	60	16	8	3	B
1R141D060RXXXX68	6	6	5,7	0,2 / 0,3 / 0,5 / 1,0 / 1,5 / 1,6 / 2,0	68	25	8	3	B
1R141D060RXXXX80	6	6	5,7	0,2 / 0,3 / 0,5 / 1,0 / 1,5 / 1,6 / 2,0	80	35	8	3	B
1R141D080RXXXX105	8	8	7,4	0,2 / 0,3 / 0,5 / 1,0 / 1,5 / 1,6 / 2,0 / 2,5	105	45	10	3	B
1R141D080RXXXX63	8	8	7,4	0,2 / 0,3 / 0,5 / 1,0 / 1,5 / 1,6 / 2,0 / 2,5	63	25	10	3	B
1R141D080RXXXX75	8	8	7,4	0,2 / 0,3 / 0,5 / 1,0 / 1,5 / 1,6 / 2,0 / 2,5	75	35	10	3	B
1R141D100RXXX110	10	10	9,4	0,2 / 0,3 / 0,5 / 1,0 / 1,5 / 1,6 / 2,0 / 2,5 / 3,0	110	50	12	3	B
1R141D100RXXX150	10	10	9,4	0,2 / 0,3 / 0,5 / 1,0 / 1,5 / 1,6 / 2,0 / 2,5 / 3,0	150	65	12	3	B
1R141D100RXXXX72	10	10	9,4	0,2 / 0,3 / 0,5 / 1,0 / 1,5 / 1,6 / 2,0 / 2,5 / 3,0	72	30	12	3	B
1R141D100RXXXX81	10	10	9,4	0,2 / 0,3 / 0,5 / 1,0 / 1,5 / 1,6 / 2,0 / 2,5 / 3,0	81	40	12	3	B
1R141D120RXXXX110	12	12	11,4	0,2 / 0,3 / 0,5 / 1,0 / 1,5 / 1,6 / 2,0 / 2,5 / 3,0 / 3,2 / 3,5 / 4,0	110	55	15	3	B
1R141D120RXXXX150	12	12	11,4	0,2 / 0,3 / 0,5 / 1,0 / 1,5 / 1,6 / 2,0 / 2,5 / 3,0 / 3,2 / 3,5 / 4,0	150	70	15	3	B
1R141D120RXXXX73	12	12	11,4	0,2 / 0,3 / 0,5 / 1,0 / 1,5 / 1,6 / 2,0 / 2,5 / 3,0 / 3,2 / 3,5 / 4,0	73	30	15	3	B
1R141D120RXXXX83	12	12	11,4	0,2 / 0,3 / 0,5 / 1,0 / 1,5 / 1,6 / 2,0 / 2,5 / 3,0 / 3,2 / 3,5 / 4,0	83	40	15	3	B
1R141D160RXXXX108	16	16	15,4	0,3 / 0,5 / 1,0 / 1,5 / 1,6 / 2,0 / 2,5 / 3,0 / 3,2 / 3,5 / 4,0 / 5,0	108	50	15	3	B
1R141D160RXXXX125	16	16	15,4	0,3 / 0,5 / 1,0 / 1,5 / 1,6 / 2,0 / 2,5 / 3,0 / 3,2 / 3,5 / 4,0 / 5,0	125	65	15	3	B
1R141D160RXXXX150	16	16	15,4	0,3 / 0,5 / 1,0 / 1,5 / 1,6 / 2,0 / 2,5 / 3,0 / 3,2 / 3,5 / 4,0 / 5,0	150	80	15	3	B
1R141D160RXXXX92	16	16	15,4	0,3 / 0,5 / 1,0 / 1,5 / 1,6 / 2,0 / 2,5 / 3,0 / 3,2 / 3,5 / 4,0 / 5,0	92	35	15	3	B
1R141D200RXXXX104	20	20	19	0,5 / 1,0 / 1,5 / 1,6 / 2,0 / 2,5 / 3,0 / 3,2 / 3,5 / 4,0 / 5,0 / 6,0	104	45	20	3	B
1R141D200RXXXX126	20	20	19	0,5 / 1,0 / 1,5 / 1,6 / 2,0 / 2,5 / 3,0 / 3,2 / 3,5 / 4,0 / 5,0 / 6,0	126	65	20	3	B
1R141D200RXXXX150	20	20	19	0,5 / 1,0 / 1,5 / 1,6 / 2,0 / 2,5 / 3,0 / 3,2 / 3,5 / 4,0 / 5,0 / 6,0	150	85	20	3	B
1R141D250RXXXX105	25	25	24	0,5 / 1,0 / 1,5 / 1,6 / 2,0 / 2,5 / 3,0 / 3,2 / 3,5 / 4,0 / 5,0 / 6,0	105	50	20	3	B
1R141D250RXXXX125	25	25	24	0,5 / 1,0 / 1,5 / 1,6 / 2,0 / 2,5 / 3,0 / 3,2 / 3,5 / 4,0 / 5,0 / 6,0	125	75	20	3	B
1R141D250RXXXX150	25	25	24	0,5 / 1,0 / 1,5 / 1,6 / 2,0 / 2,5 / 3,0 / 3,2 / 3,5 / 4,0 / 5,0 / 6,0	150	100	20	3	B
