7R02

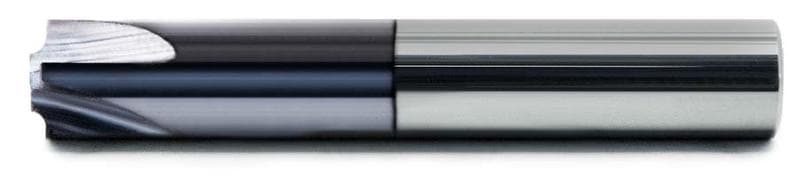

Цельная твердосплавная фасочная фреза со внутренним радиусом, для обработки галтелей, 4—8 зубьев.
Основное применение
- p Углеродистая и легированная сталь
- k Чугун
- m Нержавеющая сталь
- n Цветные металлы
- s Суперсплавы и титан (жаропрочные сплавы)
Возможное применение
- h1.1 Закаленная сталь
Покрытие
nACo-G
Тип хвостовика
цилиндрический
Форма режущей части
- с внутренним радиусом
Зубья
- 4 зуба, постоянный шаг, с перекрытием центра
- 6 зубьев, постоянный шаг, с перекрытием центра
- 10 зубьев, постоянный шаг, с перекрытием центра
Угол подъема спиральной канавки
Единицы измерения — мм

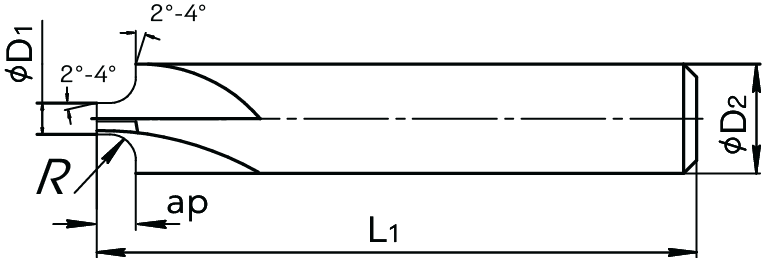

| Обозначение | R | D1 | D2 | L1 | ap | Z | Форма |
|---|---|---|---|---|---|---|---|
| 7R02D060R020X60 | 0,2 | 5 | 6 | 60 | 0,2 | 4 | B |
| 7R02D060R030X60 | 0,3 | 5 | 6 | 60 | 0,3 | 4 | B |
| 7R02D060R040X60 | 0,4 | 4,5 | 6 | 60 | 0,4 | 4 | B |
| 7R02D060R050X60 | 0,5 | 4 | 6 | 60 | 0,5 | 4 | B |
| 7R02D060R050X68 | 0,5 | 4 | 6 | 68 | 0,5 | 4 | B |
| 7R02D060R060X60 | 0,6 | 4 | 6 | 60 | 0,6 | 4 | B |
| 7R02D060R075X60 | 0,75 | 3,5 | 6 | 60 | 0,8 | 4 | B |
| 7R02D060R080X60 | 0,8 | 3,5 | 6 | 60 | 0,8 | 4 | B |
| 7R02D080R100X63 | 1 | 4 | 8 | 63 | 1 | 4 | B |
| 7R02D080R100X75 | 1 | 4 | 8 | 75 | 1 | 4 | B |
| 7R02D080R125X63 | 1,25 | 4 | 8 | 63 | 1,3 | 4 | B |
| 7R02D080R150X63 | 1,5 | 4 | 8 | 63 | 1,5 | 4 | B |
| 7R02D080R150X75 | 1,5 | 4 | 8 | 75 | 1,5 | 4 | B |
| 7R02D100R200X72 | 2 | 5 | 10 | 72 | 2 | 4 | B |
| 7R02D100R250X72 | 2,5 | 4 | 10 | 72 | 2,5 | 4 | B |
| 7R02D120R300X73 | 3 | 5 | 12 | 73 | 3 | 5 | B |
| 7R02D120R300X83 | 3 | 5 | 12 | 83 | 3 | 5 | B |
| 7R02D140R350X83 | 3,5 | 6 | 14 | 83 | 3,5 | 5 | B |
| 7R02D140R400X83 | 4 | 5 | 14 | 83 | 4 | 5 | B |
| 7R02D140R450X83 | 4,5 | 4 | 14 | 83 | 4,5 | 5 | B |
| 7R02D160R500X92 | 5 | 5 | 16 | 92 | 5 | 5 | B |
| 7R02D200R600X104 | 6 | 7 | 20 | 104 | 6 | 6 | B |
| 7R02D250R1000X105 | 10 | 5 | 25 | 105 | 10 | 8 | B |
| 7R02D250R800X105 | 8 | 8 | 25 | 105 | 8 | 8 | B |
